1. Pulley đai thang là gì?

Puly đai thang (Multi-Groove Belt Pulley) là một loại ròng rọc truyền động có nhiều rãnh nhỏ chạy song song theo chu vi, được thiết kế để khớp chính xác với các rãnh trên đai thang. Nhờ thiết kế nhiều rãnh, puly giúp tăng diện tích tiếp xúc giữa đai và bánh puly, từ đó tăng khả năng truyền lực và độ ổn định cho hệ thống.

Pulley đai thang thường được chế tạo từ các vật liệu như: gang, thép, nhựa. Loại puly này được ứng dụng rộng rãi trong các ngành cơ khí, chế tạo máy, HVAC, băng tải, nông nghiệp và các hệ thống truyền động công suất từ nhỏ đến lớn.

>>> Trong đó, Puly Martin là thương hiệu danh tiếng đến từ Mỹ (USA), được sử dụng rộng rãi trên toàn cầu nhờ chất lượng vượt trội, vật liệu cao cấp (gang cầu hoặc thép), cùng thiết kế tiêu chuẩn quốc tế DIN, ISO, RMA.

>>> Xem chi tiết tại: PULY ĐAI THANG LÀ GÌ? CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CHI TIẾT

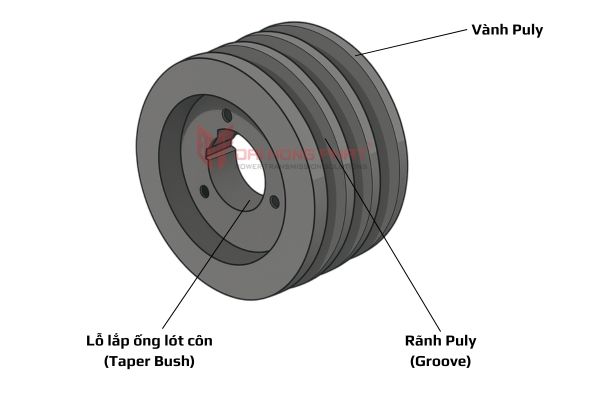

2. Cấu tạo của pulley đai thang Martin (Bản vẽ puly đai thang chi tiết):

Một ròng rọc tiêu chuẩn bao gồm các bộ phận chính như sau:

2.1. Rãnh puly (Groove)

Các rãnh puly được gia công chính xác với tiết diện hình chữ V để ôm khít dây đai thang (V-belt), tăng diện tích tiếp xúc và lực ma sát.

2.2. Phần rìa puly (Vành puly)

– Phần ngoài cùng của puly, nơi chứa các rãnh tiếp xúc trực tiếp với đai thang. Thiết kế vành chắc chắn giúp tăng khả năng chịu tải và ổn định tốc độ quay.

– Vành puly là phần ngoài cùng, nơi tạo hình các rãnh truyền lực.

– Vành dày, cứng và được gia công bề mặt mịn để đảm bảo tiếp xúc tốt với dây đai, giảm mài mòn và tăng tuổi thọ.

2.3. Lỗ lắp ống lót côn:

Puly Martin được thiết kế để lắp đặt qua ống lót côn Martin (Taper Bush) – giúp căn chỉnh tâm trục chính xác, dễ thay thế và tháo lắp nhanh chóng.

Lỗ trung tâm của puly có biên dạng côn và hệ thống ren, khe rãnh then để lắp chắc chắn vào trục thông qua taper bush. Thiết kế theo tiêu chuẩn puly đai thang quốc tế như DIN, ISO giúp việc thay thế và đồng bộ thiết bị dễ dàng hơn.

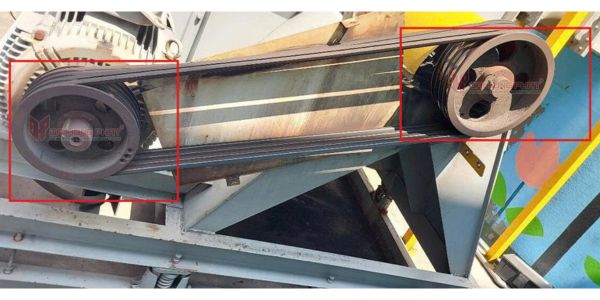

2.4. Dây đai thang (V-belt):

Dây đai thang là bộ phận truyền lực chính giữa các puly, được căng đều để tạo ma sát và truyền chuyển động quay.

Khi hoạt động, dây đai ôm sát các rãnh trên puly, giúp truyền tải momen quay từ puly chủ động sang puly bị động một cách êm ái và ổn định.

>>> Tùy vào hệ truyền động, có thể dùng một hoặc nhiều dây đai song song để tăng công suất truyền. Việc chọn đúng kích thước puly đai thang ảnh hưởng trực tiếp đến hiệu suất truyền lực và độ bền dây đai.

2.5. Trục và lắp đặt puly:

– Pulley Martin được lắp trực tiếp lên trục động cơ hoặc trục máy qua taper bush – giúp tăng độ chính xác, giảm lệch tâm và tránh rung động.

– Thiết kế dạng nhiều rãnh giúp bố trí puly trên các trục có nhiều dây đai chạy song song, phù hợp với thiết kế máy móc đa dạng.

– Các puly có thể được bố trí ở các mặt phẳng khác nhau và truyền động ngược chiều nhau – linh hoạt theo thiết kế hệ thống.

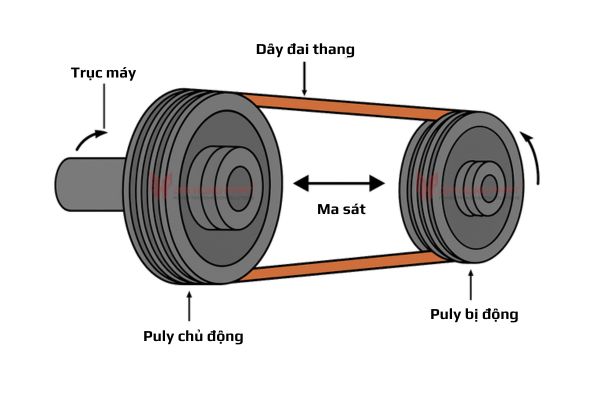

3. Nguyên lý hoạt động pulley đai thang Martin:

Pulley đai thang Martin được lắp trực tiếp lên trục động cơ hoặc trục máy qua taper bush – giúp tăng độ chính xác, giảm lệch tâm và tránh rung động.

– Thiết kế dạng nhiều rãnh giúp bố trí puly trên các trục có nhiều dây đai chạy song song, phù hợp với thiết kế máy móc đa dạng.

– Các puly có thể được bố trí ở các mặt phẳng khác nhau và truyền động ngược chiều nhau – linh hoạt theo thiết kế hệ thống.

– Truyền lực dựa vào ma sát giữa rãnh puly và đai thang

– Tăng lực ma sát nhờ thiết kế hình chữ V

> Ưu điểm: truyền lực êm, giảm sốc, không cần bôi trơn

>Hạn chế: có thể trượt nếu lắp sai hoặc đai mòn

4. Lựa chọn nhà cung cấp Puly đai thang Martin chính hãng tại Việt Nam:

Đại Hồng Phát là nhà phân phối Puly đai thang Martin tại Việt Nam, sản phẩm nhập khẩu trực tiếp từ Martin. Mua Puly đai thang Martin tại Đại Hồng Phát, quý khách hàng có thể yên tâm vì:-

– Đảm bảo sản phẩm chính hãng, có CO/CQ rõ ràng

– Cung cấp đa dạng loại và kích thước puly Martin (SPA, SPB, SPC, SPZ)

– Đội ngũ kỹ thuật viên hỗ trợ tư vấn kỹ thuật và lựa chọn sản phẩm phù hợp

– Miễn phí chuyển đổi thông số kỹ thuật sản phẩm theo yêu cầu

– Sản phẩm luôn có sẵn kho, giao hàng nhanh chóng, giảm thiểu thời gian ngừng máy

– Có xưởng gia công chuyên nghiệp tinh chỉnh sản phẩm theo yêu cầu.
