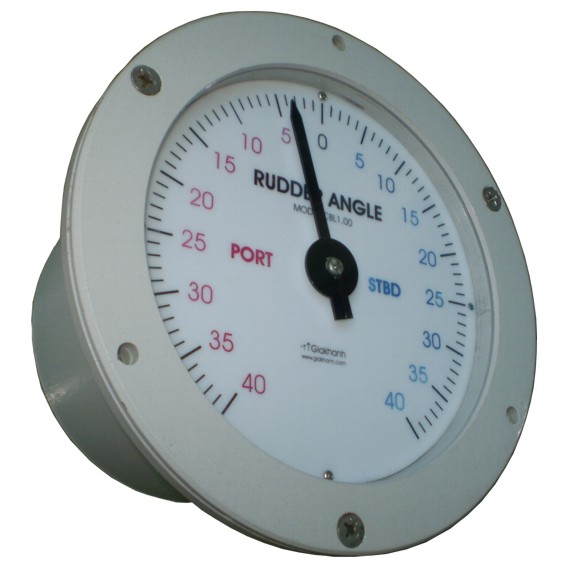

Chỉ báo góc bẻ lái model CBL1.00 là thiết bị quan trọng trong hệ thống điều khiển tàu thủy, giúp thuyền trưởng và thủy thủ đoàn giám sát chính xác góc bẻ lái của bánh lái. Thiết bị này giúp điều hướng hiệu quả, đảm bảo an toàn khi vận hành tàu trong các điều kiện hàng hải khác nhau.

Thông số kỹ thuật của sản phẩm chỉ báo góc bẻ lái CBL1.00

- Dòng tiêu thụ (In): 2.5A.

- Điện áp nguồn (Un): 220VAC (12VDC ±5% conv)

- Thiết bị chỉ báo: loại Ф260, 288° - 320 step (90° – 360 step) sai số 0,25°/1 step (0,9o). Loại 110x110, 240° thang ± 40 độ cho hai chiều phải (stbd) và trái (port) cho đầu ra 0 - 10VDC.

- Dimmer đồng hồ chỉ báo: nguồn 24VDC

- Đầu ra analog: 0÷10VDC/± 40 độ, có chiết áp chỉnh hệ số scale, chuẩn NMEA0183 (IEEE61162)

- Cách nối cảm biến: kiểu 12 dây, cảm biến loại quang học, cách nối ra bộ chỉ thị kiểu 10 dây và 2 dây nguồn.

- Hộp chuyển đổi và xử lý: điện áp sử dụng 12VDC ±5%

- Đầu ra của cảm biến: loại collector hở PNP

- Đầu vào số: chuẩn RS485/NMEA0183 hoặc IEEE61162

- Chuyển động cơ khí của cần: 3600

- Nhiệt độ: -20...65°C (lúc vận hành). Vi điều khiển: lọc nhiễu, watchdog timer
