Thiết bị đóng cắt Chint là gì?
Hiểu đơn giản, thiết bị đóng cắt là nhóm thiết bị dùng để đóng, ngắt, bảo vệ và điều khiển mạch điện. Trong thực tế, nhóm này có thể bao gồm MCB, MCCB, contactor, relay nhiệt, công tắc cách ly, cầu chì và một số thiết bị phụ trợ khác.
Các dòng thiết bị đóng cắt Chint phổ biến hiện nay
Khi nhắc đến thiết bị đóng cắt Chint, người dùng thường quan tâm nhiều nhất đến các dòng như MCB, MCCB, contactor và relay nhiệt. Đây cũng là những thiết bị xuất hiện rất thường xuyên trong các tủ điện thực tế.
1. MCB, MCCB, Contactor, Relay nhiệt khác nhau thế nào?

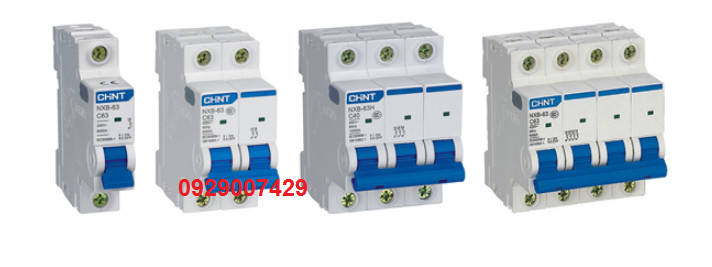

* MCB Chint thường dùng cho các nhánh tải nhỏ hoặc mạch điện cần bảo vệ quá tải, ngắn mạch ở mức cơ bản. Loại này hay gặp trong tủ điện dân dụng, tủ điện văn phòng hoặc các nhánh phụ tải nhỏ trong nhà xưởng.
* MCCB Chint thường dùng cho tải lớn hơn, nơi cần khả năng đóng cắt và bảo vệ cao hơn MCB. Trong tủ điện tổng, tủ phân phối hoặc các nhánh cấp nguồn cho máy móc công suất lớn, MCCB thường là lựa chọn phổ biến hơn.

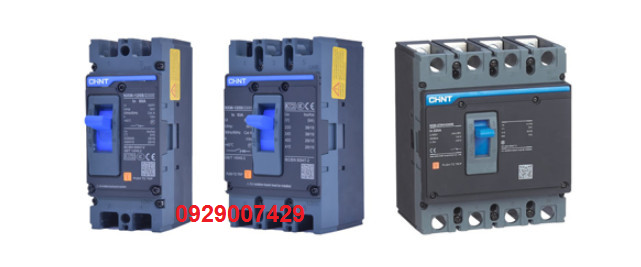

Aptomat khối MCCB Chint:
- NXM 2P dòng định mức 25A đến 250A, dòng cắt 25kA đến 36kA.
- NXM 3P dòng định mức 25A đến 1600A, dòng cắt 25kA đến 50kA.
- NXM 4P dòng định mức 25A đến 1600A, dòng cắt 25kA đến 50kA.

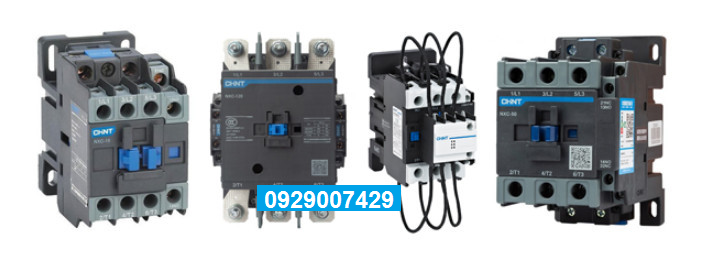

* Contactor Chint lại không phải thiết bị bảo vệ chính, mà là thiết bị dùng để đóng cắt tải thường xuyên theo tín hiệu điều khiển. Ví dụ, khi PLC ra lệnh cho motor chạy hoặc dừng, contactor sẽ thực hiện việc đóng ngắt nguồn đến tải.
* Relay nhiệt thường đi kèm contactor để bảo vệ quá tải cho động cơ. Đây là thiết bị rất quen thuộc trong các mạch khởi động motor bơm, quạt, băng tải hoặc máy sản xuất cơ bản.

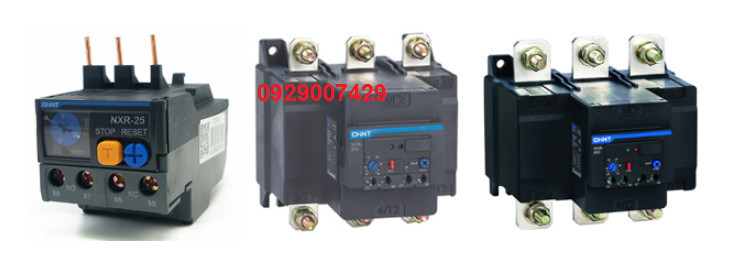

Rơ le nhiệt Chint:
Thiết bị điện CHINT - Rơ le nhiệt CHINT
- NXR-25 dải điều chỉnh 0.1A đến 25A, tương thích với Contactor NXC-06 đến NXC-38.
- NXR-38 dải điều chỉnh 23A đến 38A, tương thích với Contactor NXC-25, NXC-32, NXC-38.
- NXR-100 dải điều chỉnh 23A đến 100A, tương thích với Contactor NXC-40 đến NXC-100.
- NXR-200 dải điều chỉnh 80A đến 200A, tương thích với Contactor NXC-120 đến NXC-225.
- NXR-630 dải điều chỉnh 125A đến 630A, tương thích với Contactor NXC-225 đến NXC-630.
